자주하는 질문
FAQ
- 견고한 산업용 커넥터 (Heavy Duty Connector)
- 단일 하우징에서 전원, 데이터 및 신호 핀을 처리하고 열악한 환경에서 작동할 수 있는 직사각형 커넥터입니다.
- 항공 플러그라고도하는 헤비 듀티 커넥터는 건설 기계, 섬유 기계, 포장 및 인쇄 기계, 담배 기계, 로봇, 철도 운송, 핫 러너, 전기, 자동화 등에 널리 사용됩니다.
- 장치에서 전기 및 신호 연결이 필요합니다.
이 점1. 다수의 복잡한 회로 사전 설치를 실현하여 장비 설치의 효율성을 크게 향상시키고 배선 오류를 줄임
2. 고도로 통합 된 연결을 제공하여 풍부한 조합 방법 활용으로 장비 공간의 효과적인 활용을 극대화함
3. 장비의 각 기능 템플릿 블록의 모듈식 구조를 편리하고 효율적으로 구현하여 장비를 편리하고 안전하게 운송, 설치, 유지 보수 및 수리 가능하여, 전력 전송 및 배전 분야에서 널리 사용됨
4. 높은 보호 수준(IP65, IP68)은 열악한 환경에서도 장비 연결 시스템의 효율이 좋아, 모래, 비, 추위, 얼음과 눈, 기름 오염과 같은 열악한 환경에서 효과적인 보호를 제공함.
전류 등급과 전류 정격은 전기 장비가 안전하게 작동할 수 있도록 설계된 전류 값의 범위를 나타내는 용어입니다. 전류 정격은 장비가 정상적으로 작동할 때 견딜 수 있는 최대 전류 값을 의미하고, 전류 등급은 장비의 용량이나 성능을 나타내는 기준으로, 정격 전류를 초과하지 않도록 설계되어야 합니다.
- 전기 장비가 설계된 대로 정상적으로 작동할 때 흘러야 할 전류의 최대 값.
- 장비의 명판이나 스펙에 표기되어 있으며, 이 값을 초과하면 장비가 손상될 수 있습니다.
- 예: 모터의 정격 전류가 10A라면, 10A 이상의 전류가 흐르면 모터가 과열되거나 고장날 수 있습니다.
- 전기 장비의 용량이나 성능을 나타내는 기준으로, 정격 전류를 초과하지 않도록 설계되어야 합니다.
- 전류 정격보다 더 넓은 범위의 전류를 견딜 수 있도록 설계될 수 있습니다.
- 예: 차단기의 전류 등급이 100A라면, 100A 이하의 전류를 안전하게 차단할 수 있습니다.
절연 분배 블록은 ? 전기를 안전하게 분배하고 연결하기 위해 사용되는 부품으로, 주로 DIN 레일에 부착되어 전력 분배 및 제어에 사용됩니다.
절연 분배 블록의 특징 및 용도:
다양한 용도: 서브 분배 박스, 개폐기, 전원 분배 단자대 등 다양한 전기 장비에 사용됩니다.
결선 용이성: 황동 코어에 특수 코팅 처리되어 구리 및 알루미늄 와이어를 쉽게 결선할 수 있습니다.
맞춤형 솔루션: 다양한 색상, 기능, 장치 단자대 등으로 구성된 맞춤형 솔루션을 만들 수 있습니다.
예) Linergy DS 나사 분배 블록
- 크림핑 : 둘 이상의 금속 또는 다른 연성 재료를 결합하여 하나 또는 둘 모두를 변형시켜 다른 하나를 고정하는것
- 전자 부품과 부품을 “딱!” 하고 붙여주는 고속 전기 연결 부품입니다.

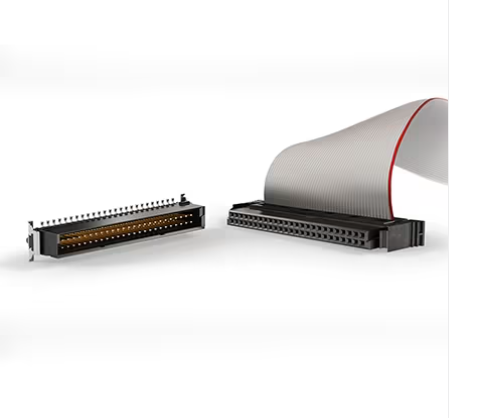

ERNI 브랜드에서 제공하는 소형 커넥터로, 1.27mm의 피치를 갖고 있습니다.
12핀에서 80핀까지 다양한 핀 수를 제공하며,
스트레이트형 또는 앵글형의 수컷 및 암컷 단자 스트립 등 다양한 형태로 제공되어 다양한 연결 구성을 가능하게 합니다
| IDC | 전선을 벗기지 않고 눌러 꽂는 연결 방식 |
| 프레스핏 | 납땜 없이 PCB에 눌러 끼우는 전기 접속 방식 |
| 버스바 대응 | 대용량 전기를 실은 금속판(버스바)에 직접 연결 가능한 커넥터 굵은 전력선(버스바)과 PCB(기판)를 직접 연결해주는 커넥터 |
AGV (Automated Guided Vehicle)
자동 유도 운반차
→ 바닥에 깔린 라인, 자석, QR, 센서 등을 따라 자동으로 이동하는 물류 차량
→ 공장, 창고에서 부품이나 물건을 이동·운반하는 역할
AMR (Autonomous Mobile Robot)
자율 주행 로봇
→ AGV보다 한 단계 진화한 로봇. 지도 없이도 경로를 계산하고 스스로 움직임
→ 사람이나 장애물을 인식해서 피하거나 우회할 수 있음
→ 물류창고, 스마트 팩토리에서 매우 활발하게 도입 중
< Full LV214 Qualification : "LV214(독일 자동차 표준)완전 인증"으로, LV214는 아우디, BMW, 다임러, 포르쉐, 폭스바겐 등 독일 자동차 제조업체에서 개발한 자동차 커넥터 표준입니다. 자동차 와이어 하네스에 사용되는 커넥터의 품질과 신뢰성을 보장하는 데 중요한 표준입니다. "LV214 완전 인증"은 커넥터가 모든 필수 시험을 거쳤으며 LV214 표준에 명시된 모든 요건을 충족함을 의미합니다.
< Partial LV214 / USCAR 2 Qualification : "부분 LV214/USCAR 2 인증"으로 제품이 LV214(독일 자동차 표준) 및 USCAR 2(미국 자동차 연구 위원회) 표준을 완전히 준수하는 데 필요한 테스트 중 일부만 통과했음을 나타냅니다. 즉, 해당 제품이 특정 요건을 충족하지만 전체 표준이 적용되는 모든 용도에는 적합하지 않을 수 있습니다.
자동차의 조종 시스템, 즉 핸들을 돌려 차량의 방향을 조절하는 장치입니다.
주로 전동 모터를 사용하여 조향 보조를 제공하는 파워 스티어링 시스템으로,
유압식 방식과 달리 전동기를 직접 조종에 연결하여 작동합니다.
- 운전자가 핸들을 돌리기 쉽도록 조향력을 보조하는 장치입니다.
- 유압을 사용하지 않고 전동 모터를 이용하여 조향 보조를 제공하는 시스템입니다.
- 전동 모터를 통해 핸들 조향을 보조하여 운전자가 편안하게 핸들을 조작할 수 있도록 돕습니다.
- 차량 속도 및 운전자의 조향 각도에 따라 자동으로 조향 보조를 조절하여 안정적인 운전을 돕습니다.
- 유압식 파워 스티어링에 비해 효율이 높고 환경에 미치는 영향이 적습니다.
- 차량의 무게와 공간을 절약할 수 있습니다.
- 전동 모터, 감속기, 센서, 제어 시스템 등으로 구성됩니다.
- 자동차의 종류 및 용도에 따라 다양한 종류가 있습니다.
스티어 모듈은 다양한 자동차 부품과 연동하여 작동하며, 특히 섀시, 콕핏, 프론트엔드 모듈과 밀접한 관계에 있으며 MDPS, R-MDPS(Rack-MDPS), C-MDPS(Column-MDPS) 등 다양한 스티어 모듈등이 제조 등장되고 있습니다.
CAT5e 케이블은 최대 1Gbps (1000Mbps) 속도를 지원하며, 100MHz의 주파수 대역폭을 갖춘 이더넷 케이블 규격입니다.
- 최대 속도: 1000Mbps (1Gbps)
- 주파수 대역폭: 100MHz
- 이더넷 표준: 1000BASE-T (기가비트 이더넷)
- 사용: 가정이나 사무실에서 일반적인 LAN 연결에 널리 사용
- 구리선 사용 거리: 100m까지 1Gbps 전송 가능
- 10Gbps 사용 거리: 40m 이내
