특징 및 이점

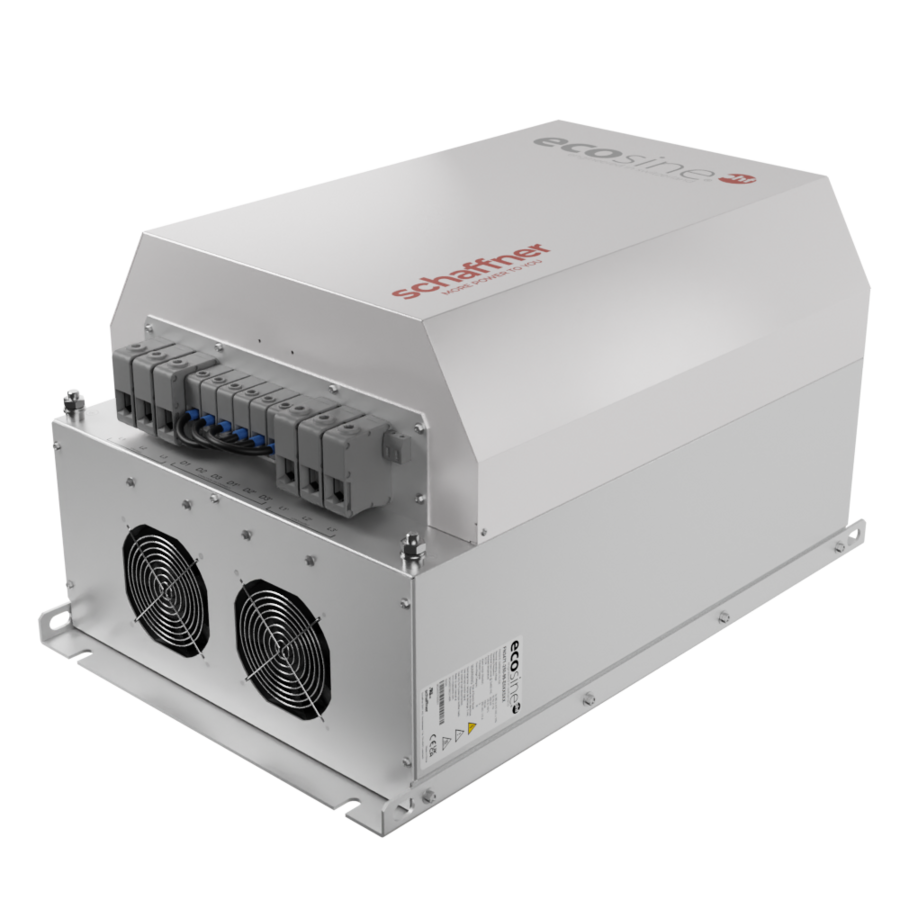

FN3446(50Hz) 모델은 Ldc가 4%인 드라이브의 경우 THDi 성능이 10% 미만
Ldc가 없는 드라이브의 경우 15% 미만
매우 컴팩트하고 경제적인 시리즈
THDi < 5% 가가 필요하지 않은 B6 정류기 프런트엔드가 있는 비선형 3상 장비에 이상적
성능은 Isc/IL <50에 대한 EN 61000-3-12 및 IEEE 519의 요구 사항 타켓
고조파로 인해 발생하는 과도한 부하 및 열로부터 전기 인프라의 부담을 줄여 전기 시스템 용량의 활용도를 높이는 데 도움
낮은 고조파는 시스템 공진 위험과 민감한 전자 장비의 가동 중단 가능성을 줄임임
FN3446 필터는 표준 모터 드라이브를 저고조파 드라이브로 빠르고 쉽게 업그레이드 가능
응용분야
프런트엔드 6펄스 정류기를 갖춘 장비
모터 드라이브
공장 자동화 장비
물/폐수 처리 시설
팬 및 펌프 애플리케이션
HVAC 설치
미션 크리티컬 프로세스
기술 사양
공칭 작동 전압: 3x380~480VAC ±10%
과부하 능력: 1.6x 정격 전류, 1분 동안, 시간당 1회
동작 주파수: 50Hz±1Hz
총 고조파 전류 왜곡 THDi*: <10% @ 정격 전력(DC-링크 초크 4% 포함), <15% @ 정격 전력(DC-링크 초크 없음 또는 <4%)
총 수요 왜곡 TDD: IEEE 519에 따르면
공칭 모터 드라이브 입력 전력 등급: 400VAC에서 4~200kW
고전위 테스트 전압: P -> E 1초 동안 2480VAC
접지 시스템: TN, TT, IT
효율: ≥ 98% 정격 전압 및 전력에서
과전압 카테고리: OV III(IEC 60664-1 / UL 61800-5-1)
온도 범위(작동 및 보관): –25°C ~ +45°C 완전 작동(200kW 버전 제외)
–25°C ~ +40°C 완전 작동(200kW 버전만 해당)
+45°C ~ +70°C 정격 감소 작동(200kW 버전 제외)****
+40°C ~ +70°C 정격 감소 작동(200kW 버전 제외)****
–25°C ~ +85°C 운송 및 보관
냉각: 내부 팬 냉각 또는 외부 팬 냉각***
보호 카테고리: IP 00, IP 20
해당 가연성: UL 94V-2
대응 디자인: UL/IEC 61800-5-1, EN 61800-5-1, CE(LVD2006/95/EC), 초크: IEC 61558-2-20
SCCR**: 100kA
MTBF(Mil-HB-217F): >300,000시간 @ 45°C/400V
