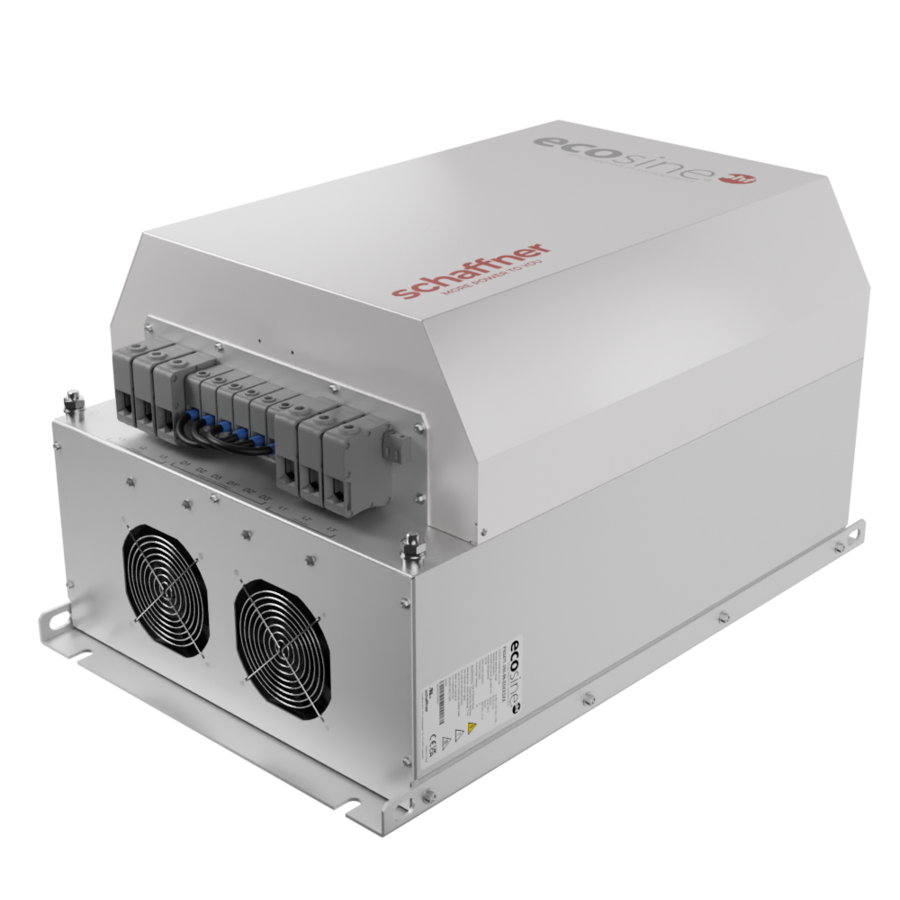

특징 및 이점
4% Ldc 드라이브의 경우 THDi < 10% / Ldc 없는 드라이브의 경우 THDi < 15% 미만
매우 컴팩트하고 경제적인 제품군
THDi<5% 성능이 필요 없는 B6 정류기 프론트 엔드를 갖춘 비선형 3상 장비에 이상적
성능은 Isc/IL <50에 대한 EN 61000-3-12 및 IEEE 519의 요구 사항을 타겟
고조파로 인해 발생하는 과도한 부하 및 열로 인해 전기 인프라의 부담을 덜어주어 전기 시스템 용량을 더 잘 활용할 수 있도록 지원
낮은 고조파의 시스템 공진 위험과 민감한 전자 장비의 잠재적인 가동 중지 위험도 줄임
표준 모터 드라이브를 낮은 고조파 드라이브로 빠르고 쉽게 업그레이드
응용 분야
프런트엔드 6펄스 정류기를 갖춘 장비
모터 드라이브
공장 자동화 장비
상하수도 처리 시설
팬 및 펌프 애플리케이션
HVAC 설치
작 수행에 중요한 프로세스

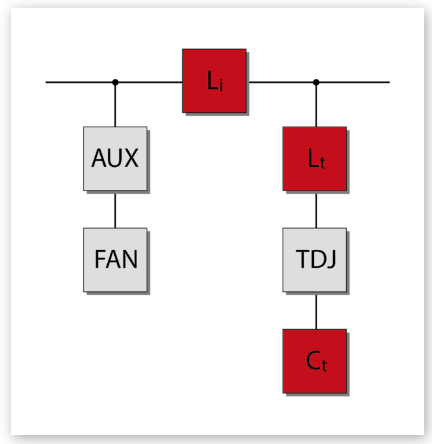

기술 사양
공칭 작동 전압: 3x380~480VAC ±10%
과부하 능력: 1.6배 정격 전류 1분당 1회, 1시간에 1회
동작 주파수: 50Hz±1Hz
총 고조파 전류 왜곡 THDi*: <10% @ 정격 전력(DC-링크 초크 4% 포함), <15% @ 정격 전력(DC-링크 초크 없음 또는 <4%)
총 수요 왜곡 TDD: IEEE 519에 따르면
공칭 모터 드라이브 입력 전력 등급: 400VAC에서 4~200kW
고전위 테스트 전압: P -> E 1초 동안 2480VAC
접지 시스템: TN, TT, IT
효율: ≥ 98% 정격 전압 및 전력에서
과전압 카테고리: OV III(IEC 60664-1 / UL 61800-5-1)
온도 범위(작동 및 보관): –25°C ~ +45°C 완전 작동 가능, +45°C ~ +70°C 정격 감소 작동***, –25°C ~ +85°C 운송 및 보관
냉각: 내부 팬 냉각 또는 외부 팬 냉각***
보호 카테고리: IP 00, IP 20
해당 가연성: UL 94V-2
대응 디자인: UL/IEC 61800-5-1, EN 61800-5-1, CE(LVD2006/95/EC), 초크: IEC 61558-2-20
SCCR**: 100kA
MTBF(Mil-HB-217F): >300,000시간 @ 45°C/480V
* 시스템 요구 사항: THDv <2%, 라인 전압 불균형 <1%
참고: 이 데이터시트의 성능 사양은 6펄스 다이오드 정류기를 참조합니다. SCR 정류기 프런트 엔드는 사이리스터의 발사 각도에 따라 다른 결과를 생성합니다.
** 외부 UL 정격 퓨즈가 필요합니다.
*** 냉각을 위한 유입 공기 흐름 요구 사항을 확인하십시오. 이 문서와 사용자 및 설치 설명서의 아래를 참조하십시오.
**** Iderated = Innominal * √((70°C-Tamb)/25°C)
